返回首页 加入收藏 联系我们
分类信息

  • 地址:江阴市南闸镇工业园区南路2号
  • 电话:051086178966
  • 传真:051086178966
  • 技术服务热线:13773265989 13373613616
  • qq:1550735882
  • 邮箱:1550735882@qq.com
  • 邮编:214405
硬化地坪系列

混凝土密封固化剂地坪

发布者:admin发布时间:2014-07-10 15:07:07

适用范围

适用于各类工厂、超市及仓库等作业区域。


性能特点

一、密封、拒水
混凝土密封固化剂可作用于密封混凝土、石造物及其它建筑材料,使之成为坚固的实体,从而达到拒水的功效。它的渗透性使之能进行深层密封,延长混凝土的寿命,减少重复施工的必要,同时使得地面更易于清洁和维护。
二、硬化、耐磨
混凝土密封固化剂会硬化混凝土,使其强度提高40%,同时增强地面的抗磨损力。
三、养护
混凝土密封固化剂可作为一种养护剂来使用,能有效地减缓混凝土里水分的流失,稳定混凝土表面,防止起砂。同时确保混凝土及早达到一定的强度,有效防止收缩裂缝、龟裂和毛细裂纹的产生。
四、防尘
混凝土由于老化、磨损产生的灰尘会停留在货物、货架和设备上,混凝土密封固化剂与混凝土里的盐分结合,永久性锁住这些产生灰尘的诱因,彻底地达到防尘的功效。

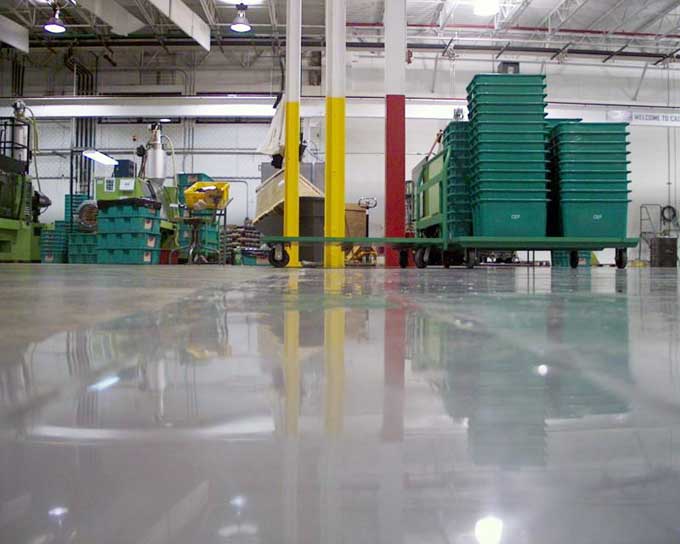

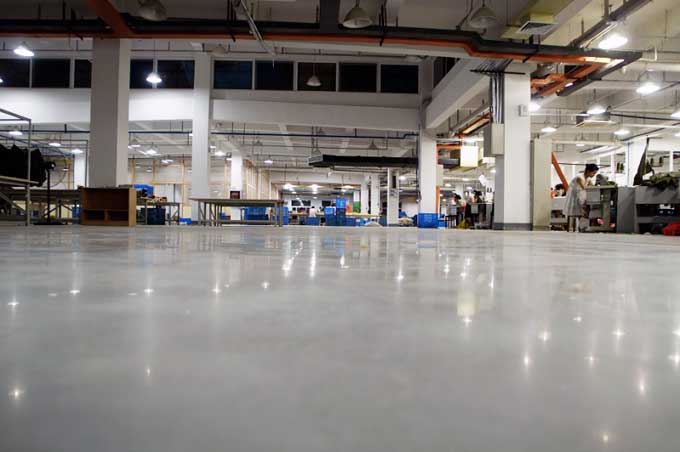

五、迷人的光泽
随着时间的推移,混凝土密封固化剂处理的混凝土地面会显现迷人的大理石般的光泽。地面在日常清洗养护和使用的过程中会进行自我抛光,出现使用越久,地面越光亮的效果。
六、降低高额维护费用
混凝土密封固化剂永久性地密封、硬化混凝土,使其成为一个坚硬的整体,有效地延长了混凝土的使用寿命,阻碍了水、油渍等表面污染物的渗透,仅需使用抹布、肥皂水或自动清洗器来除去污渍,方便快捷,降低高额维护费用。
七、耐磨性
ASTM C 779 ------磨损深度检测旋转盘检测耐磨性:30分钟后,A/F处理试样较未处理试样的耐磨性增强了32.5%。
八、结合力
ASTM D 3359 ------表面结合力检测与涂层的结合力:A/F处理试样与环氧的结合力,较未处理试样与环氧的结合力增强了22%。
九、养护性
限定环境下,对于A/F处理和未处理试样,在最初关键的24小时内水分流失被确定为:未处理试样较A/F处理试样的水分流失量高出93%。
十、硬化
ASTM C39------抗压强度检测:抗压强度经处理试样比未处理试样增强27.3%,抗折强度提高3倍以上。
ASTM C 805------回弹数据检测
回弹仪检测抗撞击力:A/F处理试样较未处理试样增强了13.3%。
十一、拒水性
渗流率检测:在83英寸(2.11米)水柱的压力下,4.91平方英寸(31.67平方厘米)
A/F处理试样试验区域的渗流率是0.022cc/小时。数天后,试样变潮湿,但没有局部渗漏现象。
十二、摩擦力
ASTM C 1028------摩擦力检测
A/F处理过的机械抹面试样与一块标准砖的摩擦系数对比(数值越高,说明越不易打滑):根据ASTM C 1028, 标准砖在干地表和湿地表上的摩擦系数分别为0.71和0.47;A/F处理过的机械抹面试样在干地表和湿地表上的摩擦系数分别为0.86和0.69。
十三、抗老化
ASTM G 23------抗老化检测
暴露在紫外线和水里:A/F处理试样没有受到不良影响的痕迹。


施工工艺

新制混凝土:当混凝土表面初凝,人在上面走而不产生脚印时,紧跟粉光作业后,用喷、滚或刷的方法使用产品。
现有(旧)混凝土:清洗晾干成用机械打磨后使用产品。保持所有表面被产品完全浸透,产品渗入几秒钟后,即开始产生反应,几十分钟后原始反应结束。
正常施工温度在5℃——40℃。
新制混凝土养护7——28天,现有(旧)混凝土养护7天。



技术指标

项目                                                                                             指标

有效保水率%
89.7
抗压强度比(7d)
99.2
抗压强度比(28d)
100.1
磨损量(Kg/m2
1.58
固含量%
22.21
干燥时间H
0.5
成膜后浸水溶解性
不溶
成膜耐热性
合格
PH值
8-10
粘度Pa.s
0.14
